متعلقات نقشه برداری یا لوازم جانبی Accessories به تمامی لوازمی که در دستگاههای و دوربینهای نقشه برداری

مورد استفاده قرار میگیرد گویند مانند : ژالون،منشور،سه پایه،شاخص یا میر،باتری،شارژر،میکرومتر،ترابراک ، فلانژ و…

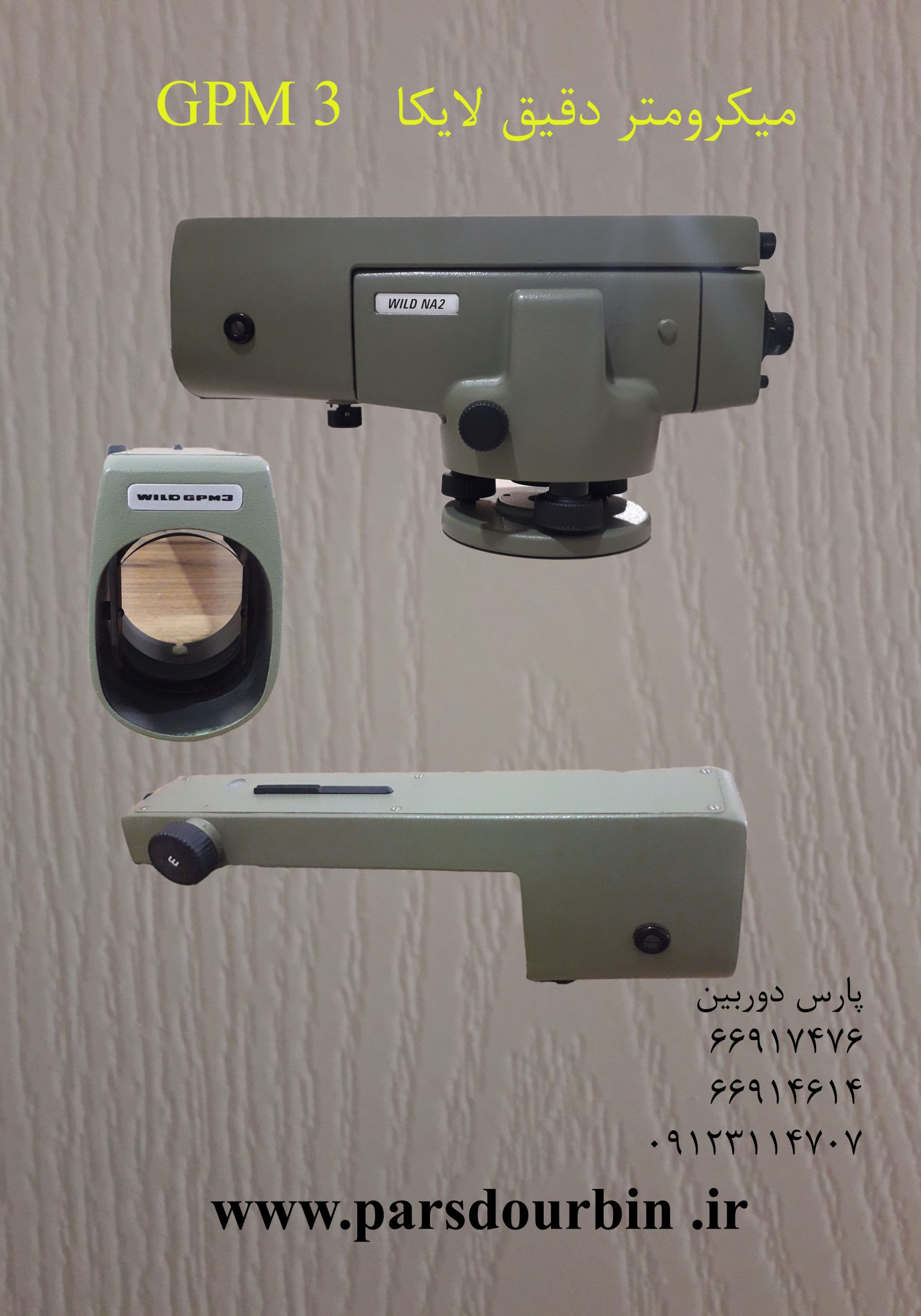

میکرومتر دقیق لایکا از متعلقات خاص نقشه برداری

میکرومتر ترازیابی GPM3 ویلد بر روی ترازیابهای NA2,NAK2 نصب شده و تک قرایت را تا یک دهم میلیمتر بهبود میبخشند.

میکرومتر ها از لوازم جانبی دقیق و خاص نقشه برداری هستند.

میکرومتر دقیق لایکا

میکرومتر GPM3 ترازیاب NA2 , NAK2

شاخص های نقشه برداری

شاخص بارکدی انوار از متعلقات نقشه برداری

شاخص بارکدی انوار تریمبل

شاخص بارکدی ترازیاب Dini22

شاخص بارکدی تریمبل کشویی آلومینیومی

مسئله ترازیابی همواره مورد توجه نقشه برداران بوده و هست.

ترازیابی و اندازه گیریهای ارتفاعی مخصوصا در نصب تجهیزات و دستگاههای دقیق بسیار مهم میباشد،

از اینرو ساخت ترازیابهای دقیق و لوازم جانبی که بتواند دقتهای بالایی را فراهم کند حائز اهمیت است.

برای انجام ترازیابی های دقیق از شاخص های یک تیکه آلیاژ انوار(Invar Staff) استفاده میکنند، از خاصیت مهم این آلیاژ

میتوان به کمترین ضریب انبساط طولی آن نام برد که در برابر تغییرات دما کمترین انبساط و انقباض را داراست.

در ساخت شاخص های انوار تقسیم بندی های شاخص نیز با دقت بسیار زیاد انجام میگیرد که فواصل خط کش شاخص با

مقدار اسمی آن حداکثر تطابق را داشته باشد.( مثلا اگر به یک سانت تقسیم شده باشد بادقت بالایی  همان یک سانت باشد)

در اینجا میتوان به این نکته پی برد که متعلقات نقشه برداری یا لوازم جانبی بسیار حائز اهمیت و در موارد بسیاری کمیاب

تر ازخود تجهیزات نقشه برداری هستند.

پارس دوربین با سابقه بیست سال مهندسین مشاور نقشه برداری آزیموت پارس به این نکته توجه ویژه نموده و همواره

خود رابه بهترین و دقیق ترین تجهیزات و متعلقات خاص نقشه برداری مجهز نموده است.

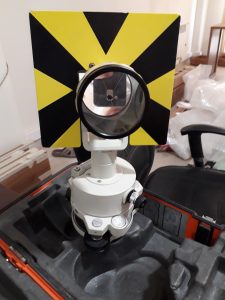

منشورهای  نقشه برداری از لوازم جانبی نقشه برداری

ترابراک فلانژ منشور نیکون ژاپن

ترابراک و فلانژ و منشور نیکون

منشور های نقشه برداری هم جزء لوازم جانبی نقشه برداری هستند. منشور ها یا رفلکتور نور یا موج ارسال شده از طولیاب دوربین نقشه برداری را بازمیگردانند که در طولیاب تعداد سیگنالهای ارسالی و اختلاف فاز موج ارسال شده و بازگشتی طولمورد نظر اندازه گیری میشود.

منشور ها از بازتابش کلی استفاده کرده و نور یا موج ارسالی را در همان جهت بازتاب میکنند. ساخت و کیفیت منشور بسیارمهم است.

انواع منشورهای اصلی لایکا،سوکیا،نیکون،تریمبل و.. ومنشور های طرح موجود است.

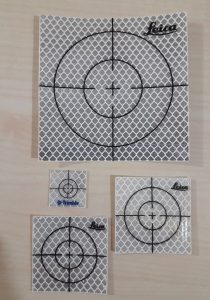

منشور های کاغذی یا Retro Tape یا Retro Sheet یا رفلکتور شیت

منشور کاغذی Retro sheet

منشور کاغذی از متعلقات نقشه برداری

منشورهایی هستند که به ضخامت کاغذ میباشند و بر روی سطح خود مانند شبرنگ قابلیت بازگرداندن نور را دارند،

در پشت خود خاصیت چسبندگی به سطوح را دارند و بسیار پر کاربرد میباشند اما در استفاده از آنها باید توجه داشت که

سعی شود در حالت عمود بر شیت قرائت طول انجام گیرد زیرا کل سطح خاصیت برگرداندن موج را دارد و مانند منشورها

که موج را در یک نقطه برمیگردانند نیستند.

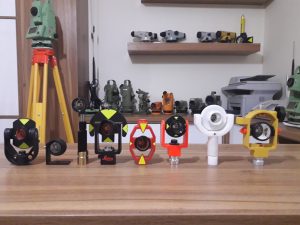

مینی منشور

مینی منشور

مینی منشور های مختلف از متعلقات نقشه برداری

از جمله لوازم جانبی کارآمد میتوان از مینی منشور ها نام برد،حمل ونقل آسان،دقت بیشتر در قرارگیری روی نقاط و ..

استفاده از انها را در پروژه های دقیق بسیار مهم و غیر قابل انکار نموده است.

مینی منشور های لایکا معمولا در دو نوع کلی با ثابت -17.5 و ثابت منشور -34 (منشور روند) بصورت اصلی و طرح تولید

میشوند.

منشور های 360 درجه

منشور های 360 درجه

منشور های 360 درجه لایکا و تریمبل

مینی منشور 360 درجه

مینی منشور 360 درجه

مینی منشور 360 درجه لایکا طرح از متعلقات خاص نقشه برداری

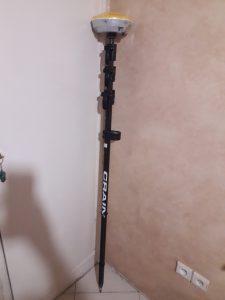

ژالون از متعلقات نقشه برداری

متعلقات نقشه برداری ژالون کربنی

ژالون کربنی سبک و مقاوم

ژالون وسیله ایست میله ای شکل که بر روی آن میتواند منشور  و یا مینی منشور و یا تجهیز دیگری مانند جی پی  اس

نیزنصب شود.ژالونها از نظر جنس میتوانند چوبی ،فلزی ، آلومینیومی و کربنی باشند. ارتفاع آنها متغییر است و میتواند

بصورت تلسکوپییاثابت باشند.

بازدید از مقاله توتال استیشن

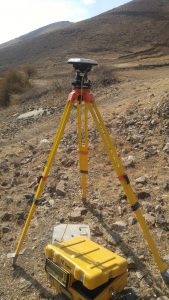

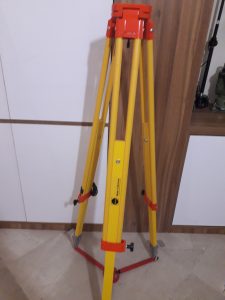

سه پایه های نقشه برداری از متعلقات نقشه برداری

انواع سه پایه های اصلی و طرح چوبی و آلومینیومی

سه پایه چوبی اصلی

سه پایه ندو آلمان اصل

نقشه برداران حرفه ای بعد از انتخاب توتال استیشن مناسب حتما بدنبال سه پایه مناسب و خوب میگردند چه انکه

انتخاب سه پایه مانند خرید دستگاه مهم میباشد.

پارس دوربین همواره در کنار سه پایه های موجود و طرح موجود بازار ، سه پایه های اصلی را مانند برندهای لایکا ،سوکیا،

تریمبل،زایس،نیکون و … دارا میباشد.

لازم به ذکر است که به اذعان مهندسین نقشه بردار ، سه پایه های اصلی قابل مقایسه با طرح آنها نمی باشند.

جی پی اس 4000 تریمبل

سه پایه های اصلی ندو آلمان سالها میتواند کارایی داشته باشد.

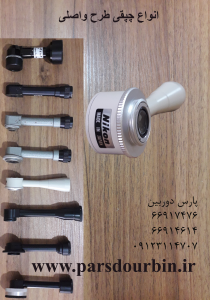

چپقی یا Eye piece از لوازم جانبی نقشه برداری

متعلقات نقشه برداری چپقی دوربین نقشه برداری اصلی و طرح

چپقی دوربین های مختلف

از جمله وسایل جانبی یا ملحقاتی میباشد که جهت قرائت زوایای کم ورتیکال بسیار مورد استفاده قرار میگیرد.

چپقی در انواع مختلف برای دستگاههای مختلف ساخته میشود در ساخت اصلی و طرح می باشد.

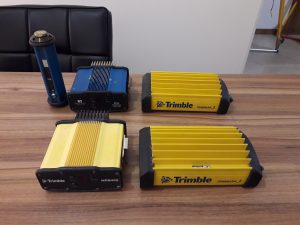

رادیوهای 35 وات جهت آر تی کی از متعلقات نقشه برداری

متعلقات نقشه برداری رادیوهای اکسترنال 2،25 و35 وات تریمبل و پاسیفیمک کرست

رادیوهای اکسترنال 2و25و35 وات

لوازم جانبی نقشه برداری

ترابراک

فلانژ

شارژر و کفی

منشور ژالون
